M10/14

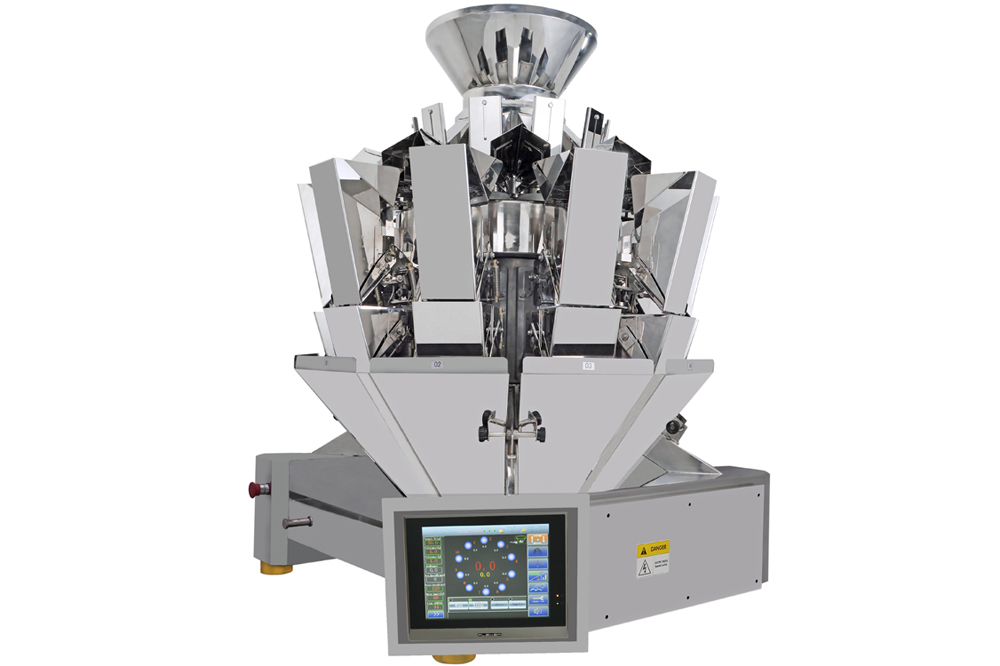

Báscula Multi-Cabezal Serie M
| Rango de Pesaje | 5 – 5000gr |
| Velocidad Máxima | 65 – 120Bolsas/min |
| Precisión | ±0.1 – 2.0 |
Características
Modelo y Parámetros
| MS10 | M10 | ML10 | MS14 | M14 | ML14 | |
| Aplicación | Granulado Fino | Granulado | Salpicón | Granulado Fino | Granulado | Salpicón |
| Rango de Pesaje | 5 – 200gr | 10 – 1000gr | 20 – 3000gr | 5 – 200gr | 10 – 2000gr | 20 – 5000gr |
| Velocidad Máxima | 65 | 65 | 50 | 120 | 120 | 80 |
| Precisión | ±0.1 – 1.0 | ±0.1 – 1.5 | ±0.1 – 2.0 | ±0.1 – 1.0 | ±0.1 – 1.5 | ±0.1 – 2.0 |
| Cubo de Pesado | 0.5l | 1.6 / 2.5l | 5l | 0.5l | 1.6 / 2.5l | 5l |
| Peso Neto | 280kg | 320kg | 500kg | 350kg | 400kg | 900kg |
Estructura de la Máquina
| 1: Bastidor de la Máquina | 2: Canal de Descarga | 3: Embudo de Alimentación | 4: Poste de Soporte |
| 5: Cono Superior | 6: Bandeja de Alimentación Lineal | 7: Tapa Superior | 8: Tolva de Alimentación |
| 9: Vibrador Lineal | 10: Activador | 11: Tolva de Pesaje | 12: Pantalla Táctil |
| 13: Tornillo de Plástico | 14: Tapa de la Base | 15: Abrazadera del Sensor | 16: Tolva Temporizada |
| 17:Fotosensor |
Principio de Funcionamiento
Alimentación

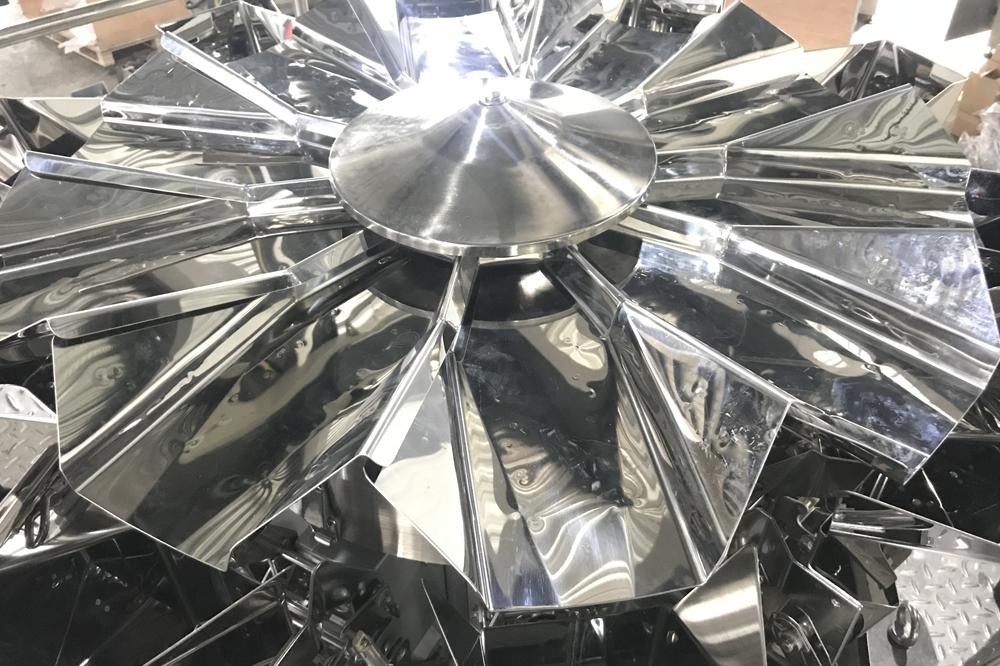

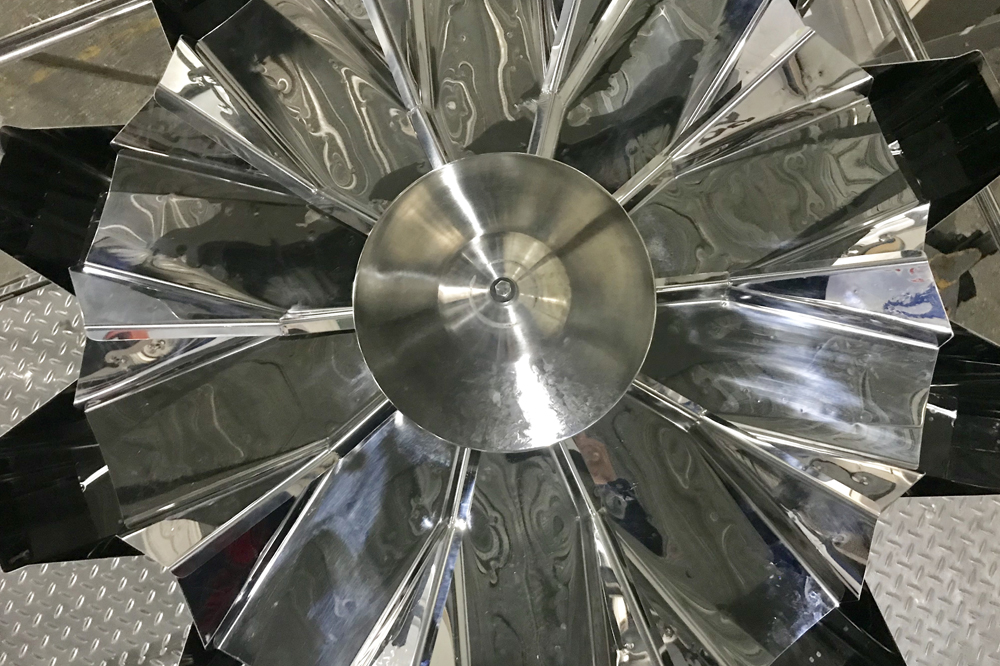

El producto es entregado primero por la cinta transportadora hacia el embudo de almacenamiento superior, luego es descargado y distribuido a las bandejas vibradoras lineales con la ayuda del cono superior. El grosor del producto puede ajustarse mediante la regulación de la altura del poste del embudo de almacenamiento.
Distribución del Producto y Pesaje

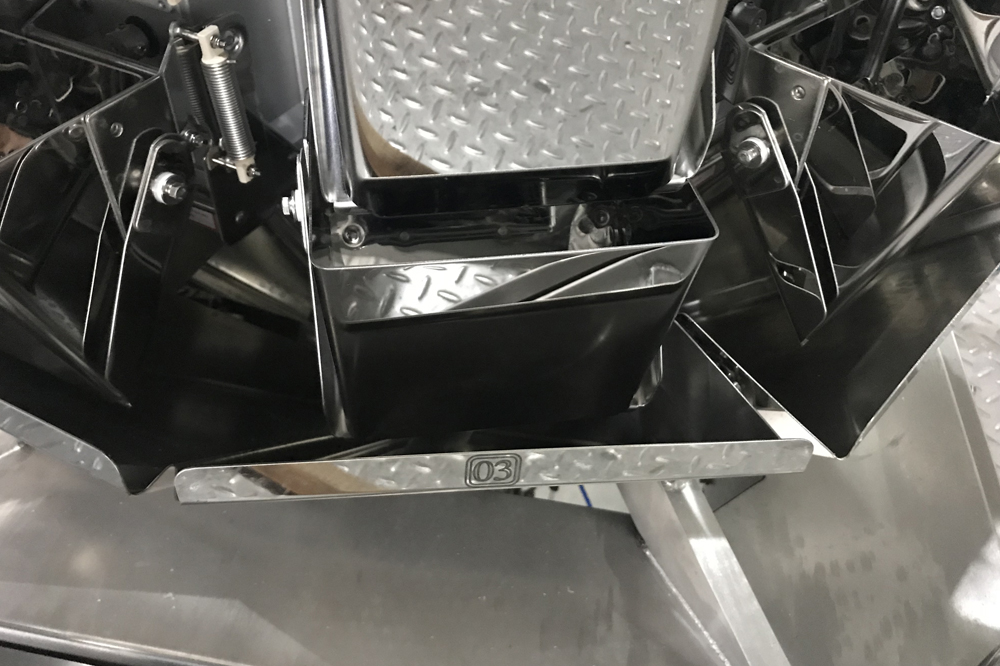

El producto se distribuye uniformemente desde el cono superior a cada bandeja de alimentación lineal y se almacena en la tolva de alimentación. Cuando la tolva de pesaje termina el pesaje anterior y descarga la combinación, los productos de la tolva de alimentación caerán a la tolva de pesaje para ser pesados y combinados.
Combinación
La CPU de la máquina procesará los datos de peso recibidos de cada tolva de pesaje, y calculará diversas combinaciones calificadas que cumplan con el peso objetivo, y luego elegirá la mejor para descargar.
La CPU de la máquina procesará los datos de peso recibidos de cada tolva de pesaje, y calculará diversas combinaciones calificadas que cumplan con el peso objetivo, y luego elegirá la mejor para descargar.
Los parámetros relacionados con el «peso en la tolva de pesaje», ‘AFC’, ‘AMP principal’, ‘AMP línea’, ‘Promedio tolvas de combinación’, ‘Promedio peso tolva%’.
Los parámetros relacionados con la combinación: ‘OPTIMUM’, ‘Tolvas combinadas’
Descarga
Existen cuatro formas de descargar los productos pesados al siguiente equipo:

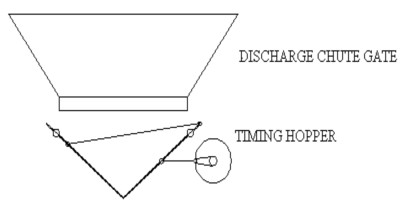

- Sin Tolva Temporizada: El producto se descarga directamente desde la compuerta del canal de descarga. Descarga por tolva temporizada (tolva temporizada para una bolsa): El producto se almacena primero en la tolva de sincronización después de caer de la tolva de pesaje, y luego se vierte al siguiente equipo. Esta función es para recoger los productos y acortar el tiempo de caída.

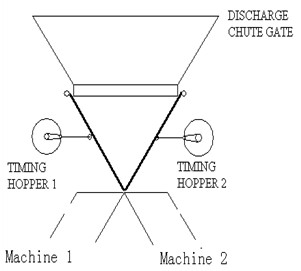

- Distribución de la Tolva Temporizada (tolva temporizada para dos bolsas): El producto se almacena primero en la tolva temporizada después de caer de la tolva de pesaje, y luego se vierte a las dos siguientes máquinas de envasado de acuerdo con las «señales de petición de descarga». Esta función sirve para aprovechar al máximo la alta velocidad de la báscula combinada.

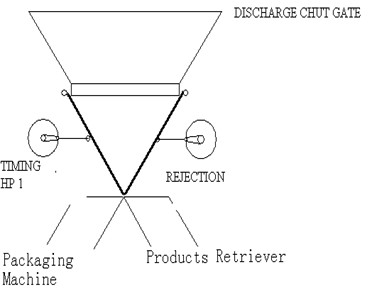

- Una Tolva de Temporización + Controlador Automático (Tolva de Temporización para el rechazo): El producto se almacena primero en la tolva de temporización después de caer de la tolva de pesaje; la tolva de temporización acorta el tiempo de caída de los productos. Cuando hay productos no calificados, el verificador automático se encenderá y descargará el rechazo al recuperador para evitar que entre en el siguiente procedimiento.
Entorno de Funcionamiento
Temperatura: 0 – 40 ℃
Humedad: 35 – 85%
Potencia eléctrica: AC 220 ± 5 V, 50 – 60 Hz
Entorno de instalación: Sobre una superficie dura, horizontal y sin oscilaciones.
Conexión a tierra: Asegúrese de que el terminal de tierra está conectado a tierra.
Fuente de interferencias: Mantener alejada o aislada.
Debe trabajar en un taller aséptico y libre de polvo cuando empaque productos alimenticios.
Atención
No golpee ni ejerza una gran presión sobre los cubos de pesaje.
Compruebe y limpie el material restante dentro de los cubos antes de ponerlos en funcionamiento.
Pulse el botón ZERO para vaciar los cubos y ponerlos a cero antes de la operación.
Desconecte la fuente de alimentación durante el mantenimiento y la limpieza.
Desconecte el suministro de energía cuando haya un mal funcionamiento en las partes electrónicas. El mantenimiento debe ser realizado por un ingeniero electrónico.
Asegúrese de que la máquina esté sujeta y estable cuando se limpie, mantenga y opere la máquina, porque aún queda una cierta distancia desde el cuerpo de la máquina hasta el suelo si la pesadora está instalada en la parte superior de la máquina de embalaje.
La corriente continua para las señales de conexión con otros equipos (envasadora, transportador, etc.), no debe ser superior a 30 V, la corriente de sobrecarga no debe ser superior a 100 mA.
Está prohibido tocar la tolva mientras la máquina está en funcionamiento.
