Máquina Automática de Envasado al Vacío

Serie MRZK

Máquina Rotativa de Sellado al Vacío Totalmente Automática

CapacidadHasta 85 BPM
Ancho de la Bolsa55 – 200mm
Volumen de Llenado5 – 1000gr
Largo de la BolsaHasta 320 mm

Las máquinas de envasado al vacío se utilizan para aspirar el aire que hay en torno a los productos perecederos, como los encurtidos, la pasta de frijol seca, las patas de pollo, el pescado frito, etc., cuya vida útil se desea prolongar. La máquina puede realizar la medición, el llenado, el vacío, el sellado y la salida del producto final de forma automática.

Características

  • La cámara de vacío está equipada con una auténtica cubierta transparente de concha de vacío, que permite comprobar con mayor facilidad el estado de la cámara de vacío.
  • La máquina principal de envasado al vacío puede adoptar una máquina de envasado rotativa automática u otros tipos de modelo. También ofrecemos diseños a medida para envasar grandes volúmenes o bolsas.
  • Usando alta tecnología como pantalla de microordenador y un panel gráfico táctil, la máquina puede ser fácilmente operada y mantenida.
  • La máquina tiene un alto rendimiento y alta durabilidad: la plataforma giratoria de alimentación gira intermitentemente para llenar el producto fácilmente, la plataforma giratoria de vacío gira continuamente para permitir un funcionamiento uniforme.
  • El motor puede cambiar la anchura de la pinza de la máquina de llenado uniformemente mediante un ajuste, y no es necesario ajustar todas las pinzas de las cámaras de vacío.
  • Control automático de una serie de procesos desde la carga, el llenado, el envasado, el vacío, el sellado y los productos acabados.
  • La parte principal de la máquina está hecha de acero inoxidable, lo que puede garantizar la durabilidad de la máquina y la higiene de la línea de producción. La zona de llenado y la cámara de vacío pueden limpiarse con agua, y cumplen los requisitos de seguridad de elaboración de alimentos.
  • La mayoría de las máquinas de llenado se pueden combinar con esta máquina.
  • El envasado de nitrógeno al vacío puede mantener la forma de los alimentos en la bolsa sin alteraciones, mejorar la experiencia del cliente con el producto, y mejorar el color y el sabor de los alimentos. (Sólo mejora el sabor de los productos cárnicos y no mejora el sabor de los productos vegetales/de soja, pero puede mejorar el color).

Parámetro

Serie MRZK 100MRZK04-90MRZK14-100MRZK12-130MRZK12-160
Ancho de la Bolsa50 – 90mm55 – 100mm55 – 130mm55 – 160mm
Longitud de la Bolsa≤ 225mm≤ 190mm≤ 180mm≤ 320mm
Volumen de Llenado5 – 50gr5 – 50gr5 – 50gr10 – 100gr
Capacidad≤ 80bolsas/min≤ 100bolsas/min ≤ 85bolsas/min≤ 80bolsas/min
Precisión de EnvaseError≤ 1%Error≤ 1%Error≤ 1%Error≤ 1%
Consumo Total de Energía (220/380v 3ph 50hz)9.8kw9.8kw9.8kw9.8kw
Dimensiones2.5 * 1.48 * 1.6m2.5 * 1.48 * 1.6m2.5 * 1.48 * 1.6m2.5 * 1.48 * 1.6m
Nuestra Serie MRZK 100 es nuestra principal máquina de envasado al vacío, y puede envasar la mayoría de los materiales de pequeño tamaño.
Serie MRZK 200MRZK10-200MRZK10-240MRZK10-260
Ancho de la Bolsa90 – 200mm130 – 240mm140 – 260mm
Longitud de la Bolsa≤ 320mm≤ 320mm≤ 360mm
Volumen de Llenado10 – 1000gr10 – 1000gr10 – 1000gr
Capacidad≤ 50bolsas/min≤ 50bolsas/min≤ 40bolsas/min
Precisión de EnvaseError≤ 1%Error≤ 1%Error≤ 1%
Consumo Total de Energía (220/380v 3ph 50hz)9.8kw9.8kw9.8kw
Dimensiones2.5 * 1.48 * 1.6m2.5 * 1.48 * 1.6m2.5 * 1.48 * 1.6m
Nuestra Serie MRZK 200 es nuestra principal máquina de envasado al vacío, y puede envasar la mayoría de los materiales de tamaño medio y grande.
Serie MRZK NitrógenoMRZK12-161MRZK12-162MRZK10-241
Ancho de la Bolsa80 – 130mm55 – 100mm90 – 160mm
Longitud de la Bolsa≤ 190mm≤ 160mm≤ 240mm
Grosor≤ 50mm≤ 50mm≤ 50mm
Capacidad≤ 50bags/min ≤ 50bags/min≤ 50bags/min
Precisión de EnvaseError≤ 1%Error≤ 1%Error≤ 1%
Consumo Total de Energía (220/380v 3ph 50hz)9.8kw9.8kw9.8kw
Dimensiones2.5 * 1.48 * 1.6m2.5 * 1.48 * 1.6m2.5 * 1.48 * 1.6m
La MRZK Nitrogenada se utiliza especialmente para los envases rellenos con nitrógeno, adecuados para los productos con mayores exigencias de sabor alimentario

La capacidad y el volumen de llenado dependen del estado del producto y del peso de llenado.

Tipo de Bolsas

Industrias y Solución

  • Sólidos —— caramelos, cacahuetes, judías verdes, pistachos, caramelos de cristal, azúcar moreno, galletas, pasteles, productos básicos, alimentos cocinados, encurtidos, alimentos inflados, etc.
  • Granulado —— grano, glutamato monosódico refinado, medicamento granulado, cápsula, semilla, condimento, esencia de pollo, semillas de melón, frutos secos, pesticida, fertilizante, pienso, etc.

Proceso de Envasado

Plataforma Giratoria para Alimentación de Bolsas

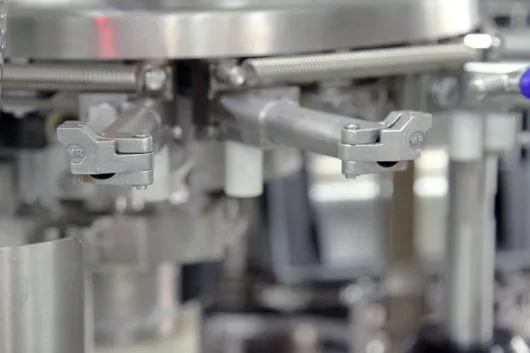

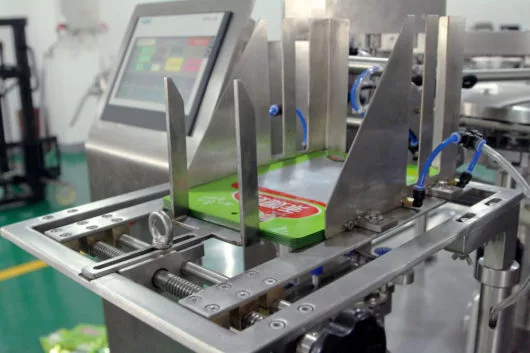

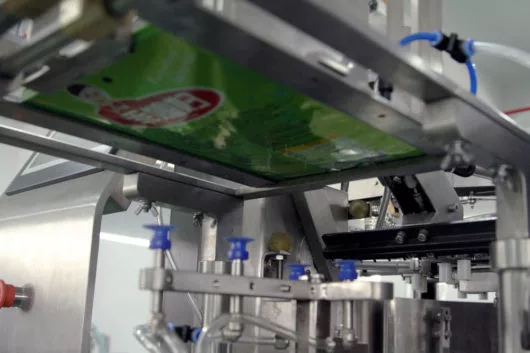

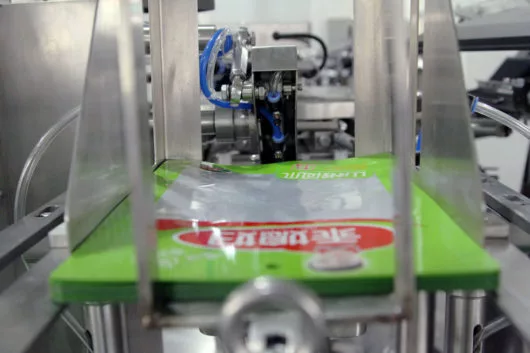

  1. Alimentación de Bolsas —— Alimenta varias bolsas o sacos en el cargador de bolsas. Nuestro cargador de bolsas principal puede moverse hacia arriba y hacia abajo, puede alimentar bolsas con mucha facilidad cuando se mueve hacia abajo, y cuando se mueve hacia arriba, hay un brazo mecánico con dos tapas de vacío que tomará la bolsa hacia arriba y luego la transmitirá a la pinza mecánica en la mesa giratoria.
  2. Impresión de la Fecha —— De acuerdo con las necesidades de producción y envasado del momento, se configuran diferentes tipos de máquinas codificadoras para imprimir la fecha y el número de lote en la bolsa de envasado.

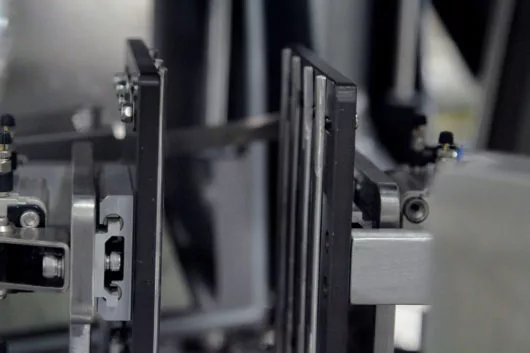

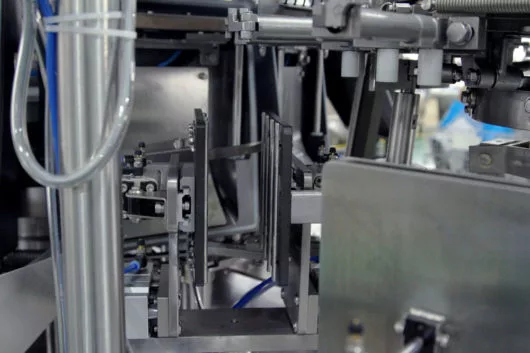

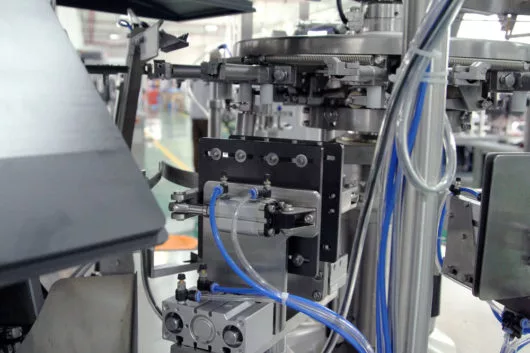

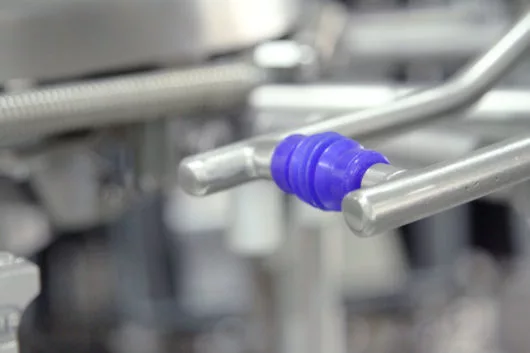

  3. Apertura de la Bolsa —— Mientras la ventosa abre la abertura de la bolsa de empaque, el aire es rociado desde la boquilla superior para soplar la parte inferior de la bolsa de envase, la placa de soporte de la bolsa se inserta en la abertura de la bolsa, y la bolsa entra en la siguiente estación.
    Después de insertar la placa de soporte de la bolsa en la abertura de la bolsa, se detecta si hay una bolsa de envasado y si la abertura de la bolsa está abierta. Si no hay bolsa de envasado o no hay abertura para abrir la bolsa, la siguiente estación no se alimentará.

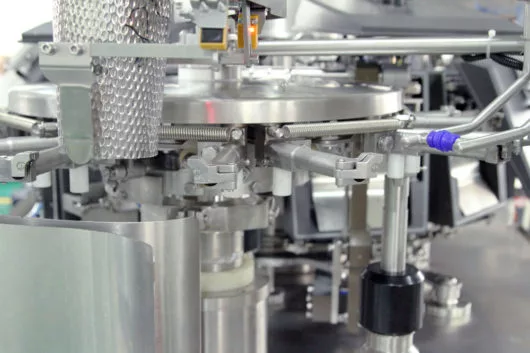

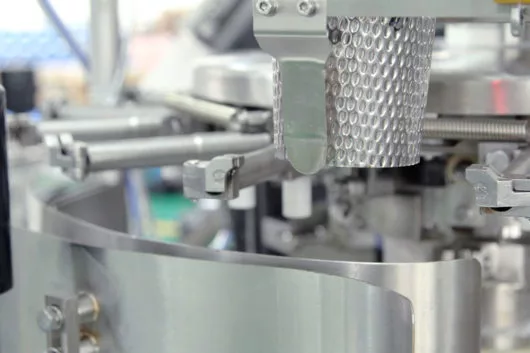

  4. Llenado y Consolidación 1 —— Según los diferentes materiales de envasado, se configuran diferentes alimentadores en esta estación para completar la entrega automática o semiautomática de materiales.
  5. Reservar
  6. Reservar
  7. Reservar
  8. Enderezar Bolsa —— Endereza la bolsa y comprueba si hay materiales en la bolsa al mismo tiempo. Si no hay material en la bolsa de envasado, no se transferirá a la cámara de vacío.

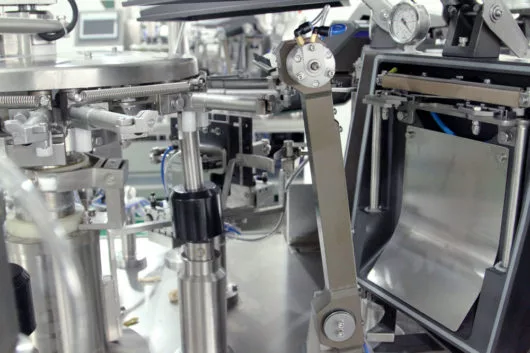

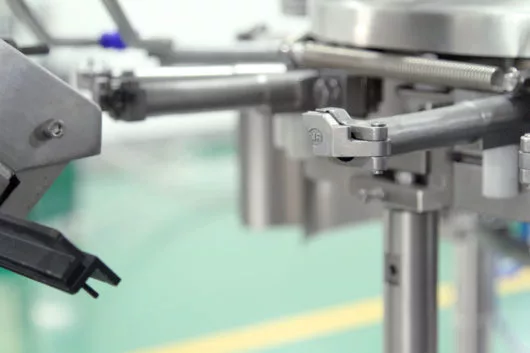

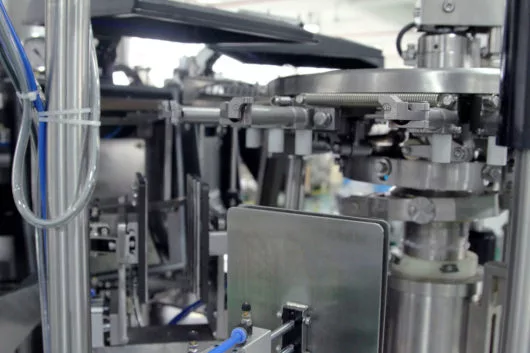

  9. Transferencia —— El manipulador de transferencia entre las dos plataformas giratorias transfiere las bolsas de envasado desde la plataforma giratoria de alimentación de bolsas a la plataforma giratoria de vacío. La bolsa de envasado con la boca de la bolsa de envasado sin abrir o sin materiales añadidos no pasará a la cámara de vacío, y la bolsa de envasado puede ser reciclada y utilizada de nuevo después de que se deje caer en esta estación.
  10. Reservar

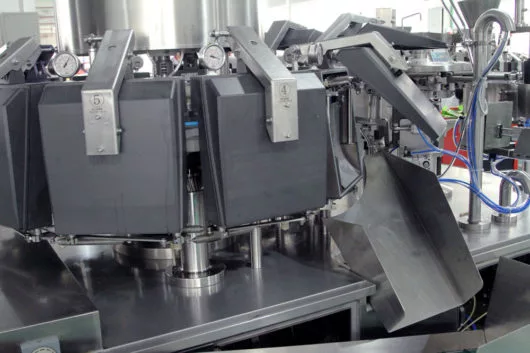

Plataforma Giratoria de Vacío

  1. Transferencia —— La bolsa de envasado se transfiere desde la plataforma giratoria de alimentación de bolsas a la plataforma giratoria de vacío, y entra en la cámara de vacío.

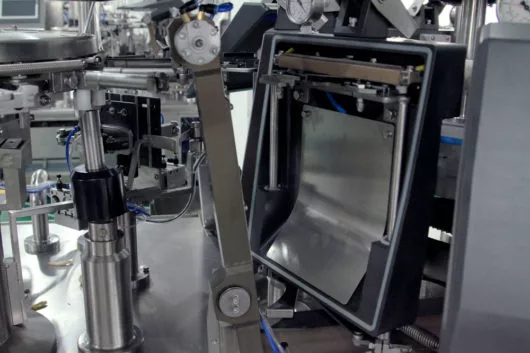

  2. Tapa de la Cámara de Vacío —— Se cierra la cámara de vacío, y se recupera el vacío en la cámara de vacío que se ha sellado.
  3. Semivacío —— Se expulsa la mayor parte del aire a un estado de semivacío.
  4. Primer Vacío —— Expulsa todo el aire, sólo quedan unas cuantas burbujas en la bolsa.
  5. Segundo Vacío —— Expulsa la burbuja de aire a un estado de vacío completo.
  6. Tercer Vacío —— Se profundiza en el estado de vacío.
  7. Sellado —— El cilindro de sellado se extiende, y la placa de calentamiento eléctrico de sellado se energiza para generar calor, sellando la bolsa.
  8. Escape de Enfriamiento —— La pieza de calentamiento eléctrico de sellado se corta, y el agua de enfriamiento enfría la boca de la bolsa a la temperatura normal.
    La cámara de vacío se conecta a la atmósfera, y la atmósfera entra en la cámara de vacío.
  9. Destapar y Sacar —— La cámara de vacío se abre, y el producto envasado cae sobre la cinta transportadora de producto terminado.

Seguridad

  • Si no hay bolsa – no hay llenado – no hay sellado, alarma de la máquina.
  • Fallo en la apertura de la bolsa – no hay llenado – no hay sellado, alarma de la máquina.
  • Parada de la máquina o alarma cuando la presión del aire es anormal.
  • Indicación de situación de error en el panel de control.
  • El panel de control se encuentra en la parte superior derecha de la máquina.
  • El exterior de la máquina y todas las partes que están en contacto con la producción están fabricadas en acero inoxidable.
  • Hay varias puertas de seguridad fabricadas con marco de perfil de aluminio.
  • Las puertas están equipadas con sensores de seguridad de proximidad.
  • La superficie de la máquina se puede lavar con agua y limpiar con un paño.
