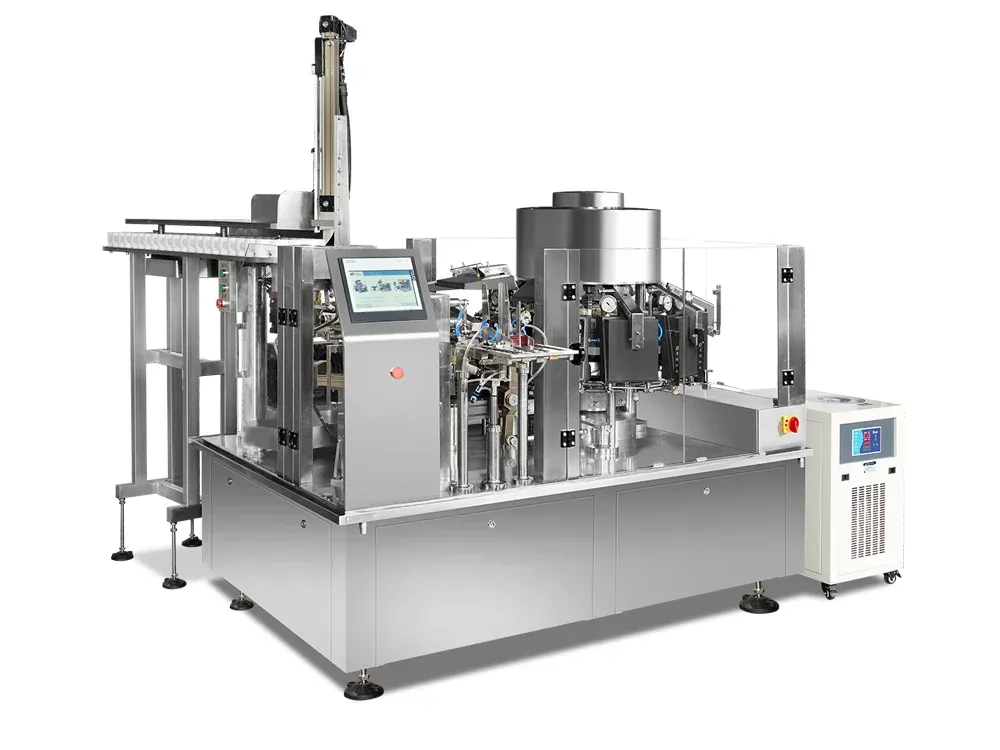

Máquina de envasado al vacío automática

---

Las máquinas de envasado al vacío se utilizan para extraer el aire que rodea productos perecederos como encurtidos, tofu seco, patas de pollo, pescado frito, etc., cuya vida útil se desea prolongar. La máquina realiza automáticamente las funciones de medición, llenado, envasado al vacío, sellado y salida del producto.

Características

Parámetro

Serie MRZK 100	MRZK12S-100	MRZK14-100F	MRZK14-130E	MRZK12-160B
Ancho de la bolsa	50 – 100 mm 2 – 3,9 pulgadas	55 – 100 mm 2,2 – 3,9 pulgadas	60 – 130 mm 2,4 – 5,1 pulgadas	80 – 160 mm 3,1 – 6,3 pulgadas
Longitud de la bolsa	≤ 180 mm ≤ 7,1 pulgadas	≤ 220 mm ≤ 8,7 pulgadas	60 – 220 mm 2,4 – 8,7 pulgadas	≤ 320 mm ≤ 12,6 pulgadas
Volumen de llenado	5 – 50 g	5 – 50 g	5 – 50 g	10 – 100 g
Capacidad	≤ 150 bolsas/min	≤ 100 bolsas/min	≤ 85 bolsas/min	≤ 80 bolsas/min
Precisión del paquete	Error ≤ 1%	Error ≤ 1%	Error ≤ 1%	Error ≤ 1%

Serie MRZK 200/300	MRZK10-200A	MRZK10-240A	MRZK10-260	MRZK10-280	MRZK10-300
Ancho de la bolsa	90 – 200 mm 3,5 – 7,9 pulgadas	130 – 240 mm 5,1 – 9,4 pulgadas	140 – 260 mm 5,1 – 10,2 pulgadas	170 – 280 mm 6,7 – 11 pulgadas	190 – 300 mm 7,5 – 11,8 pulgadas
Longitud de la bolsa	≤ 320 mm 12,6 pulgadas	≤ 320 mm 12,6 pulgadas	≤ 360 mm 14,1 pulgadas	≤ 450 mm ≤ 17,8 pulgadas	≤ 450 mm ≤ 17,8 pulgadas
Volumen de llenado	10 – 1000 g	10 – 1000 g	10 – 1000 g	10 – 1000 g	20 – 1000 g
Capacidad	≤ 50 bolsas/min	≤ 50 bolsas/min	≤ 40 bolsas/min	≤ 35 bolsas/min	≤ 35 bolsas/min
Precisión del paquete	Error ≤ 1%	Error ≤ 1%	Error ≤ 1%	Error ≤ 1%	Error ≤ 1%

Serie de nitrógeno MRZK	MRZK12-161	MRZK12-163A	MRZK10-241
Ancho de la bolsa	80 – 130 mm 3 – 5,1 pulgadas	55 – 100 mm 2 – 3,9 pulgadas	90 – 160 mm 3,5 – 6,3 pulgadas
Longitud de la bolsa	≤ 190 mm ≤ 7,5 pulgadas	≤ 270 mm ≤ 10,6 pulgadas	≤ 240 mm ≤ 9,4 pulgadas
Espesor	≤ 50 mm ≤ 2 pulgadas	≤ 50 mm ≤ 2 pulgadas	≤ 50 mm ≤ 2 pulgadas
Capacidad	≤ 50 bolsas/min	≤ 60 bolsas/min	≤ 50 bolsas/min
Precisión del paquete	Error ≤ 1%	Error ≤ 1%	Error ≤ 1%

Estilo de bolso

Industrias y soluciones

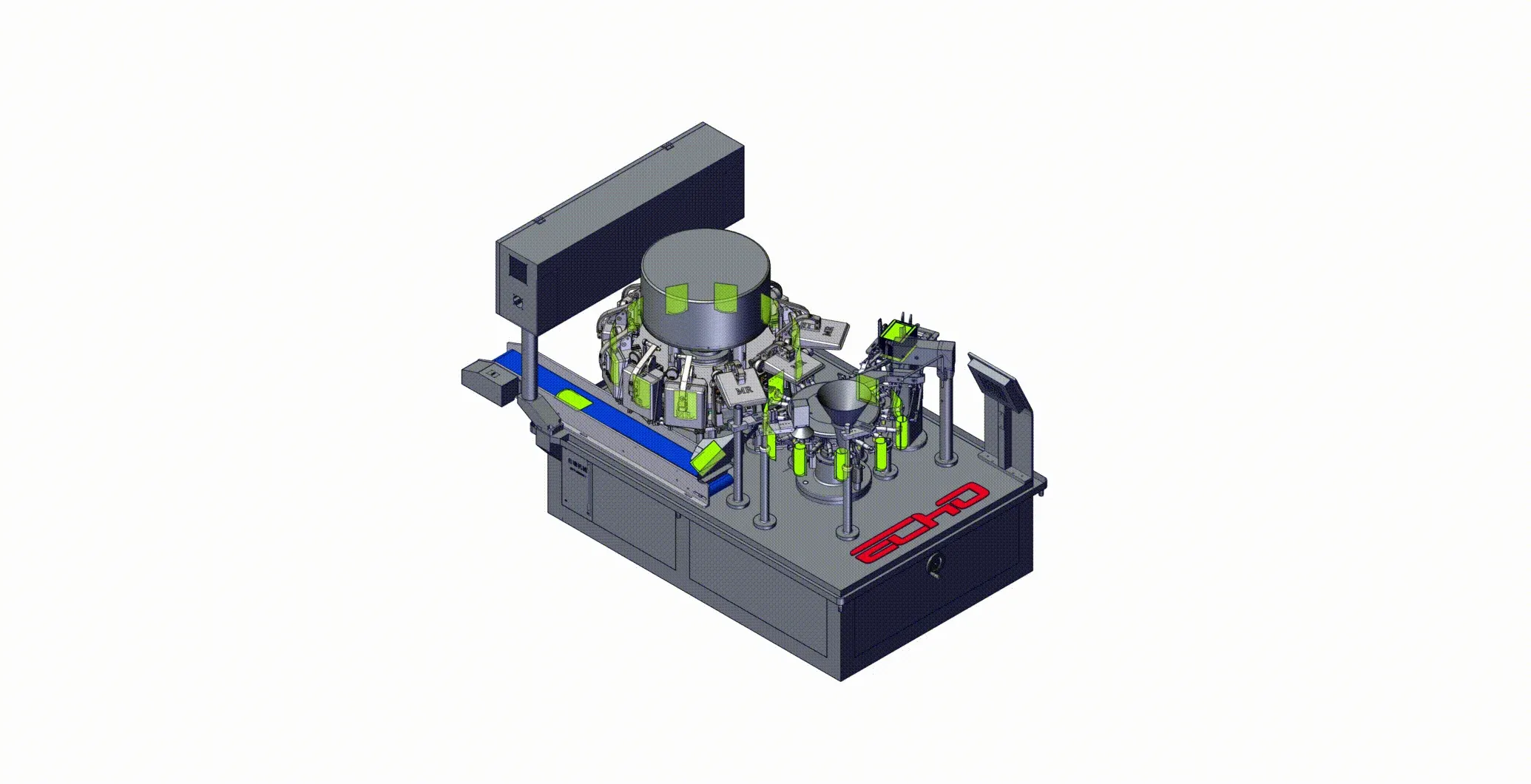

Proceso de envasado

Plato giratorio de alimentación de bolsas

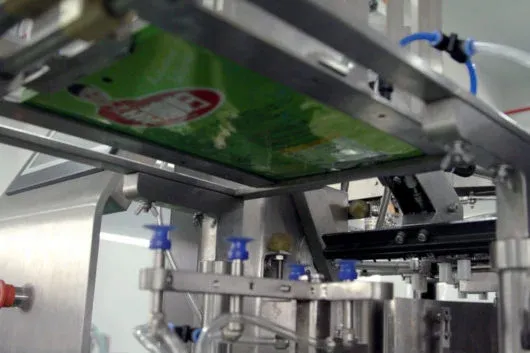

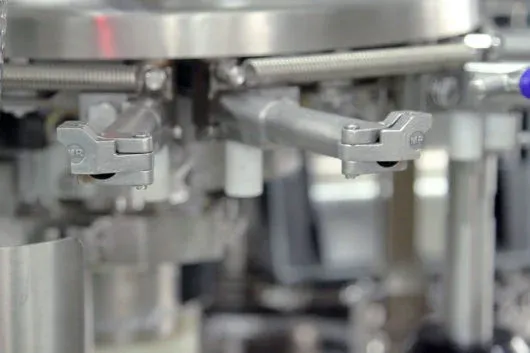

1. Bolsa de regalo — Introduzca muchas bolsas o sacos en el cargador de bolsas. Nuestro cargador principal de bolsas puede moverse hacia arriba y hacia abajo. Puede introducir las bolsas muy fácilmente cuando se mueve hacia abajo, y cuando se mueve hacia arriba, un brazo mecánico con dos ventosas recogerá la bolsa y la transmitirá a la pinza mecánica en la mesa giratoria.
2. Impresión de fecha — Según las necesidades reales de producción y envasado, se configuran diferentes tipos de máquinas codificadoras para imprimir la fecha y el número de lote en la bolsa de embalaje.
3. Abriendo la bolsa Mientras la ventosa abre la abertura de la bolsa de embalaje, se rocía aire desde la boquilla superior para abrir la parte inferior de la bolsa, se inserta la placa de soporte de la bolsa en la abertura de la bolsa y esta pasa a la siguiente estación.
   Tras insertar la placa de soporte de la bolsa en la abertura correspondiente, se comprueba si hay una bolsa de embalaje y si esta se encuentra abierta. Si no hay bolsa de embalaje o no existe una abertura para abrirla, la siguiente estación no suministrará el producto.

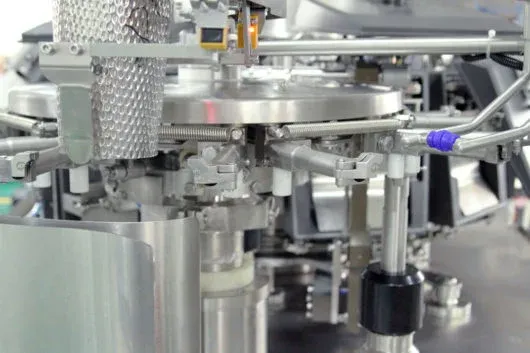

4. Rellenar y consolidar 1 — En función de los distintos materiales de embalaje, en esta estación se configuran diferentes alimentadores para completar la entrega automática o semiautomática de los materiales.
5. Reservar
6. Reservar
7. Reservar

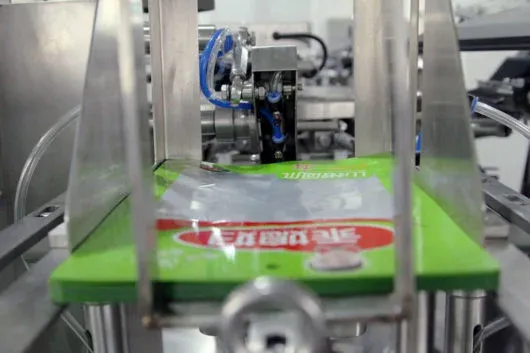

8. Enderezado de bolsas — Alise la bolsa y compruebe si contiene algún material. Si no hay material en la bolsa, no se introducirá en la cámara de vacío.
9. Transferir El manipulador de transferencia entre las dos plataformas giratorias traslada las bolsas de embalaje desde la plataforma giratoria de alimentación de bolsas a la plataforma giratoria de vacío. Las bolsas de embalaje cuya abertura no esté abierta o a las que no se les haya añadido material no entrarán en la cámara de vacío, y podrán reciclarse y reutilizarse tras ser depositadas en esta estación.
10. Reservar

Plato giratorio de vacío

1. Transferir — La bolsa de embalaje se transfiere desde la plataforma giratoria de alimentación de bolsas a la plataforma giratoria de vacío, y la bolsa de embalaje entra en la cámara de vacío.

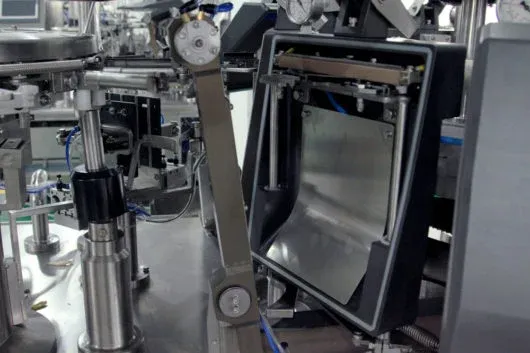

2. Tapa de la cámara de vacío — La cámara de vacío se cierra y se recupera el vacío que había en la cámara sellada.
3. Semivacío — Evacúe la mayor parte del aire hasta crear un estado de semivacío.
4. Primer vacío — Saca todo el aire, solo hay unas pocas burbujas en la bolsa.
5. Segundo vacío — Bombee la burbuja de aire hasta crear un vacío total.
6. Tercer vacío — Adentrándonos aún más en el estado de vacío.
7. Caza de focas — El cilindro de sellado se extiende y la placa calefactora eléctrica de sellado se activa para generar calor, sellando la bolsa.
8. Escape de refrigeración — Se desconecta la pieza calefactora eléctrica de sellado y el agua de refrigeración enfría la boca de la bolsa a temperatura normal.
   La cámara de vacío está conectada a la atmósfera, y la atmósfera entra en la cámara de vacío.
9. Descubre y múdate — Se abre la cámara de vacío y el producto envasado cae sobre la cinta transportadora de producto terminado.
