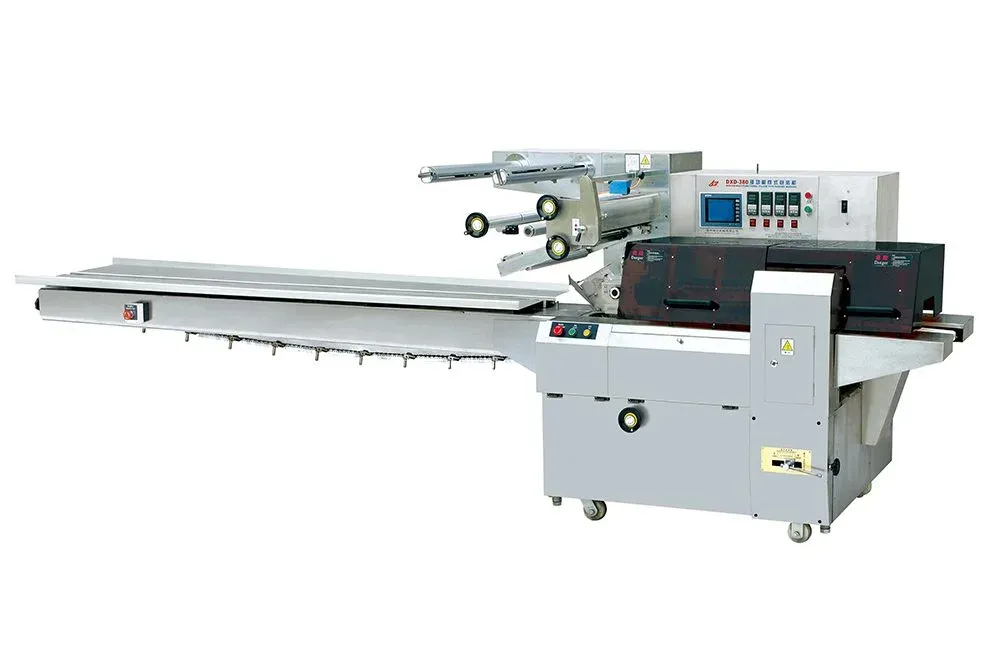

Máquina horizontal de formado, llenado y sellado
| Capacidad | Arriba a 290 pulsaciones por minuto |
| Altura de la bolsa | 35 – 250 mm 1,4 – 9,9 pulgadas |
| Ancho de la bolsa | 60 – 450 mm 2,4 – 17,7 pulgadas |
| Longitud de la bolsa | 20 – 120 mm 0,8 – 4,7 pulgadas |
La máquina de formado, llenado y sellado horizontal (HFFS) es adecuada para el envasado tipo almohada de productos grandes. Tales como alimentos ultracongelados en bandejas, galletas, hamburguesas, fideos instantáneos, artículos de uso diario, artículos farmacéuticos, etc.
Se trata de una máquina de envasado automática de alta velocidad con sellado térmico y doble frecuencia para galletas, chocolate, fideos instantáneos, medicamentos y otros productos. Tras el envasado, estos productos presentan un aspecto atractivo, un sellado resistente, son higiénicos y se conservan durante mucho tiempo.
Características
Parámetro
Máquina de envasado tipo almohada
Cuadrado, rectángulo, circular, elipse y copo, etc.
| DXD-660 | DXD-420 | DXD-300 | |
|---|---|---|---|
| Capacidad máxima | 600 bolsas/min | 300 bolsas/min | 260 bolsas/min |
| Ancho máximo de la película | 400 mm 15,7 pulgadas | 300 mm 11,8 pulgadas | 300 mm 11,8 pulgadas |
| Diámetro máximo de la película | 350 mm 13,8 pulgadas | 350 mm 13,8 pulgadas | 350 mm 13,8 pulgadas |
| Longitud de la bolsa | 55 – 200 mm 2,2 – 7,9 pulgadas | 60 – 400 mm 2,4 – 15,7 pulgadas | 90 – 450 mm 3,5 – 17,7 pulgadas |
| Ancho de la bolsa | 25 – 100 mm 1 – 3,9 pulgadas | 35 – 100 mm 1,4 – 4 pulgadas | 40 – 140 mm 1,6 – 5,5 pulgadas |
| Altura de la bolsa | < 70 mm < 2,8 pulgadas | < 60 mm < 2,4 pulgadas | < 80 mm < 3,1 pulgadas |
| Dimensión | 5600 * 1000 * 1700 mm | 4300 * 850 * 1550 mm | 4300 * 1000 * 1550 mm |
| Potencia total | 380V 50Hz 5,5kW | 220V 50Hz 3kW | 220V 50Hz 3kW |
Máquina de envasado de caramelos
Caramelos, piruletas y productos similares.
| DXD-1600 | DXD-1200 | |
|---|---|---|
| Capacidad máxima | 1600 piezas/min | 1200 piezas/min |
| Longitud de la bolsa | 50 – 150 mm 2 – 5,9 pulgadas | 50 – 80 mm 2 – 3,1 pulgadas |
| Longitud de embalaje | 12 – 50 mm 0,5 – 2 pulgadas | 12 – 40 mm 0,5 – 1,6 pulgadas |
| Ancho del embalaje | 12 – 30 mm 0,5 – 1,2 pulgadas | 12 – 30 mm 0,5 – 1,2 pulgadas |
| Altura de embalaje | 5 – 18 mm 0,2 – 0,7 pulgadas | 5 – 18 mm 0,2 – 0,7 pulgadas |
| Dimensión | 3700 * 1650 * 1700 mm | 2500 * 1350 * 1720 mm |
| Potencia total | 380V 50Hz 6kW | 220V 50Hz 4kW |
La capacidad y el volumen de llenado dependen del estado del producto y del peso de llenado.
Nuestras máquinas pueden equiparse con diferentes cuchillas y cadenas para adaptarse a distintos tamaños de embalaje. En función de sus necesidades de material y embalaje, realizaremos la configuración necesaria antes del envío.
Industrias y soluciones
Alimentos ultracongelados (IQF) en bandeja, galletas, hamburguesas, fideos instantáneos, artículos de uso diario, artículos farmacéuticos, etc.
Principio de funcionamiento
Principio operativo completo
Coloque el paquete 10 en la guía de la cadena de empuje 9, que ingresa a la moldeadora 8. Con la transmisión de las piezas de alimentación de papel 1, 2, 3, 4, 5, 6, 7, el papel de embalaje se envía de forma continua y precisa a la moldeadora 8. El papel de embalaje atraviesa el material de embalaje en la moldeadora mediante la acción de la moldeadora, haciendo que el papel de embalaje se adhiera al artículo, y mientras la rueda de envío 11 con cepillo 17 envía el material hacia adelante, después de ser calentado por el calentador de cobre 13 para completar el sellado vertical. Continúan avanzando a través del bloque guía 14, ingresan a la cortadora de sellado horizontal 16 para cortar el sellado horizontal, y luego terminan nuestro producto 15.
Moldeador
Partes de alimentación
La dinámica del sistema de transmisión se acciona a través de varias unidades de transmisión hasta el rodillo de goma mediante la rueda de doble cadena, y finalmente se completa la alimentación del papel.
Piezas termosellables

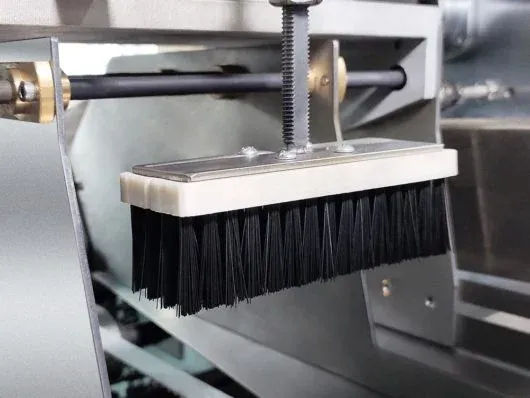

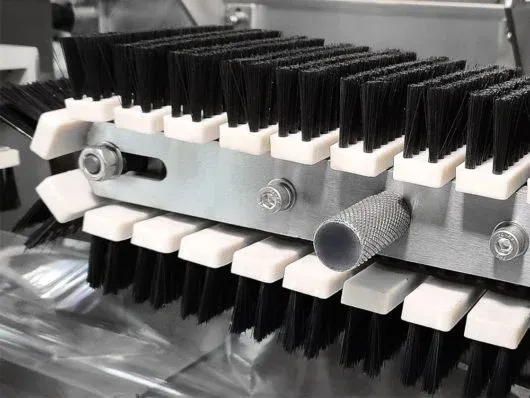

La rueda de alimentación recoge el material del paquete de tuberías transportado por la moldeadora. Este material se envía a la rueda de sellado vertical para completar su mezcla en caliente vertical tras ser calentado por el cobre calefactor y los cepillos de cerdas, y se somete a presión de costura de sellado vertical. Las tijeras de sellado horizontal giran hacia el material del paquete mezclado en caliente verticalmente, que ha sido calentado mediante un cabezal de sellado horizontal y una línea de sellado vertical. A continuación, se corta simultáneamente mediante el movimiento relativo de las herramientas de corte y el yunque del martillo para ser enviado desde la terminal.
