AC-6B10/14

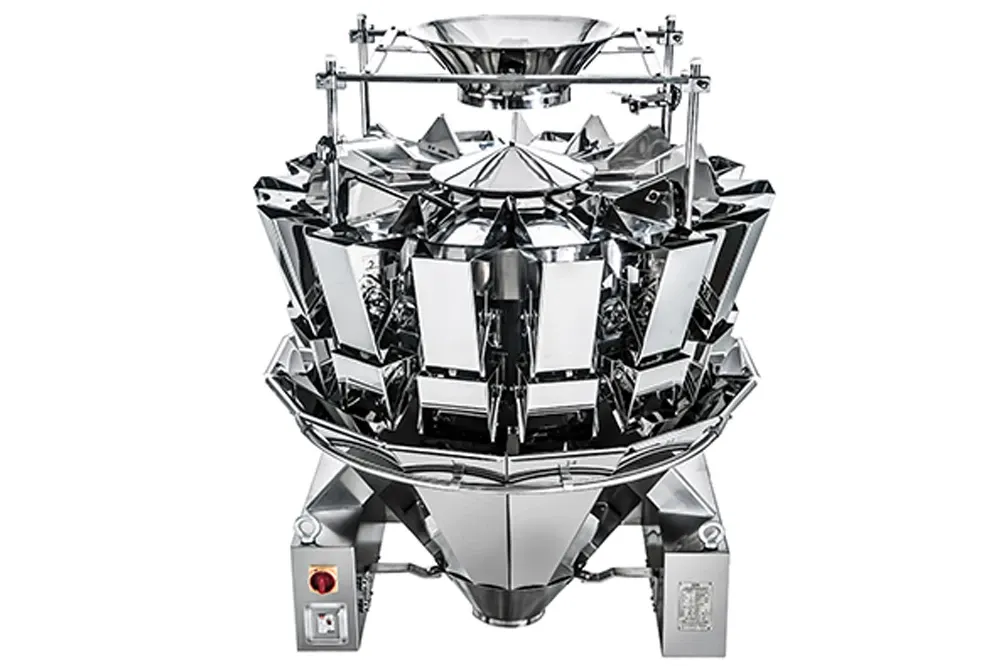

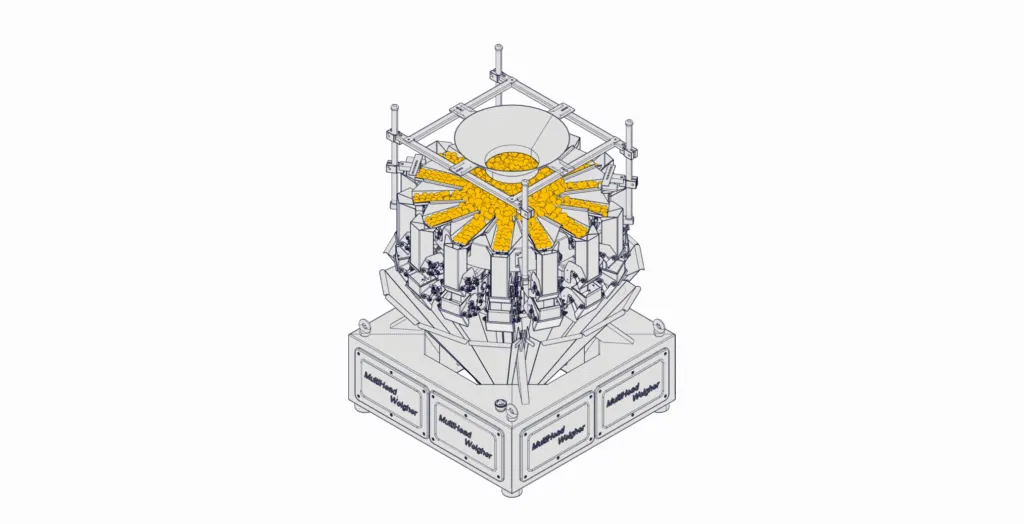

Pesador de cabeza múltiple AC Series
| rango de pesaje | 25 – 500g |
| precisión | Grado X(0.5) |
| máximum anfetamina | 80 – 140 bolsas/minuto |
Características
Modelo y parámetros
| AC-6B14 | AC-6B10 | |
|---|---|---|
| Tensión nominal | AC220V | AC220V |
| Frecuencia nominal | 50 / 60Hz | 50 / 60Hz |
| Corriente nominal | 9a | 8A |
| Potencia de entrada | 2.0kw | 1.5kw |
| número de balde | 14 | 10 |
| rango de pesaje | 25 – 500g | 25 – 500g |
| precisión | Grado X(0.5) | Grado X(0.5) |
| Capacidad | 500ml / 1300ml / 2500ml | 800ml / 1300ml / 2500ml |
| máximum anfetamina | 140 bolsas/minuto | 80bolsas/minuto |
| pro-memoria | 0 – 99 | 0 – 99 |
Estructura de la máquina

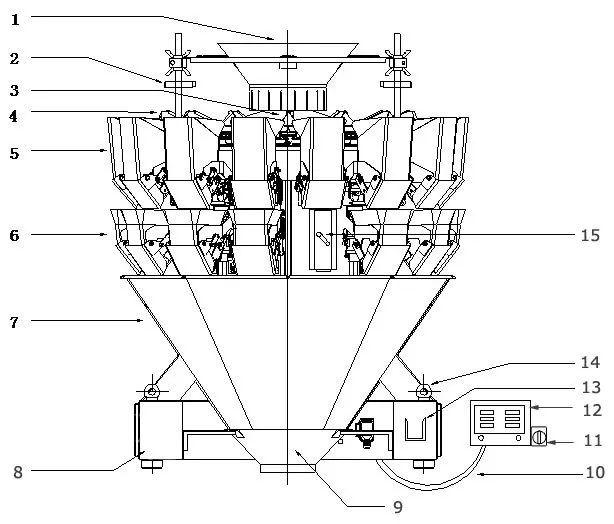

Los componentes principales de AC-6B 14(10)-2C, series se muestran en la Fig:
| 1: Embudo de alimentación | 2 : Sensor de nivel | 3: Cono superior | 4: bandeja de alimentación lineal |
| 5: Cubo de alimentación | 6: Pesar el balde | 7 : Canal de intercalación | 8: perno de colgar |
| 9: interruptor principal | 10: On-off de formación de líquido | 11: Marco base | 12: Embudo de intercalación |
| 13: Cable para pantalla | 14: Pantalla | 15: Caja de aluminio | 16: Alimentador lineal |
| 17: Alimentador principal |
Tamaño y peso de embalaje:

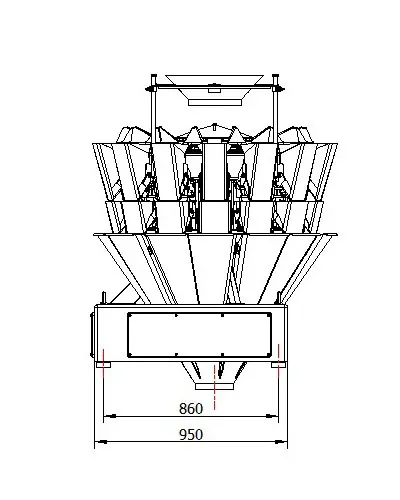

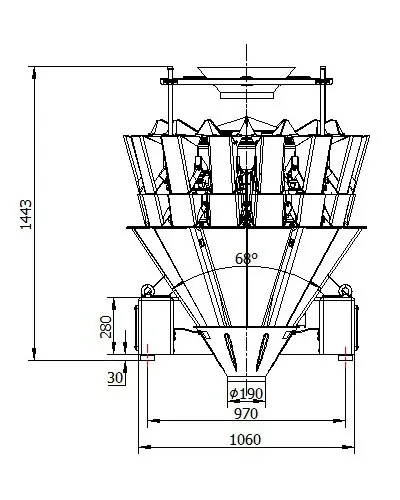

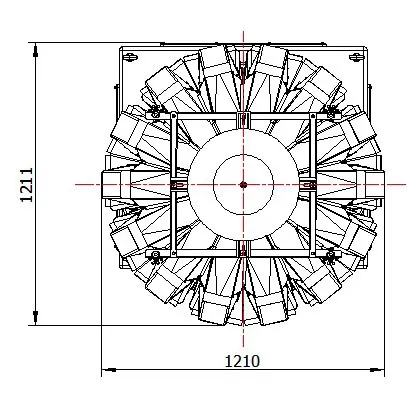

Dimensión de montaje:
Principio de funcionamiento

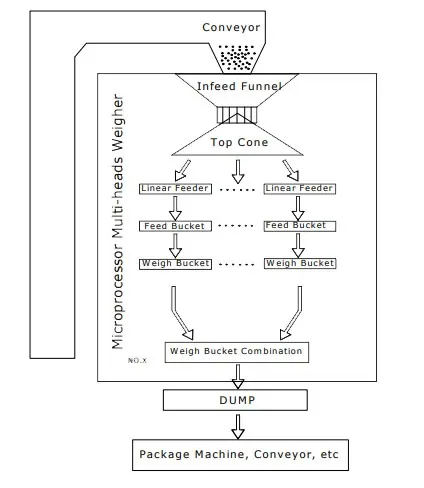

Los productos que se pesarán son entregados por transportador y se alimentan en el embudo de alimentación. Luego se puede dispersar a las bandejas de alimentación lineales desde el cono superior vibrante controlado por programa. El espesor del flujo de los productos se puede cambiar ajustando la altura del embudo de alimentación. Los productos que se pesarán se distribuyen uniformemente en cada bandeja de alimentador lineal, almacenada en el cubo de alimentación. Cuando los cubos de pesaje completan el pesaje anterior y después de limpiarlos, los productos que se pesarán en los cubos de alimentación se pueden alimentar en cubos de pesaje para preparar la próxima combinación. Mientras tanto, esta máquina puede funcionar con otros equipos como máquinas de envasado o transportador por comunicación de señal, el flujo de trabajo se muestra en la Fig.

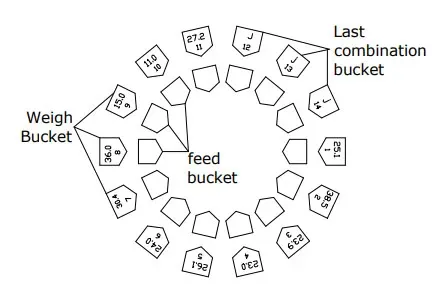

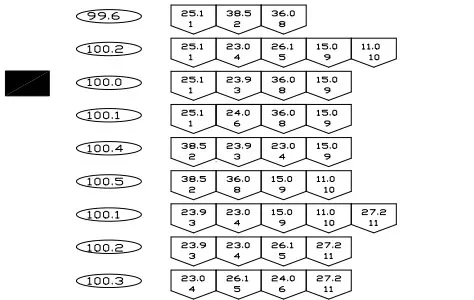

La CPU calcula el valor de peso de cada cubeta de pesaje, suma el peso único y obtiene numerosas combinaciones que cumplen con la desviación establecida del peso objetivo, luego selecciona la más cercana al peso objetivo como se muestra en la Fig.
ambiente de trabajo
Temperatura: -5 – 400℃
Humedad: 35 – 85%
Potencia eléctrica: CA 208V – 240V 50/60Hz
Entorno de instalación: sobre una superficie dura, horizontal y no oscilante.
Conexión a tierra: asegúrese de que el terminal de puesta a tierra esté conectado a tierra.
Fuente de interferencia: Manténgase alejado o escudo.
Debe trabajar en taller axénico y no polvoriento al empacar productos alimenticios.
Evite trabajar en el entorno con gases de causticidad.
Prohibir tocar la pantalla con las herramientas de pellizcar.
atención
No golpee ni presione una gran presión sobre los baldes de pesaje.
Revise y limpie el material restante dentro de los cubos antes de correr. Presione el botón cero para vaciar los cubos y establecer en cero antes de la operación.
Apague la fuente de alimentación al mantener y limpiar.
Apague la fuente de alimentación cuando haya un mal funcionamiento en las piezas electrónicas. Debe ser mantenido por un ingeniero electrónico.
Asegúrese de que la máquina esté sujetada y estable al limpiar, mantener y operar la máquina, ya que todavía hay una cierta distancia desde el cuerpo de la máquina hasta el suelo si el pesador está instalado en la parte superior de la máquina de envasado.
Los voltios de CC deben ser inferiores a 30 V de la señal de conexión que producen otros equipos que se conectan con el pesador como aparatos de alimentación, empaquetadora, transportador, etc. Y la corriente de carga no debe ser superior a 100mA.
No toque la puerta de los baldes, los baldes de pesaje y otras piezas de funcionamiento mientras la máquina está funcionando.
