M10/14

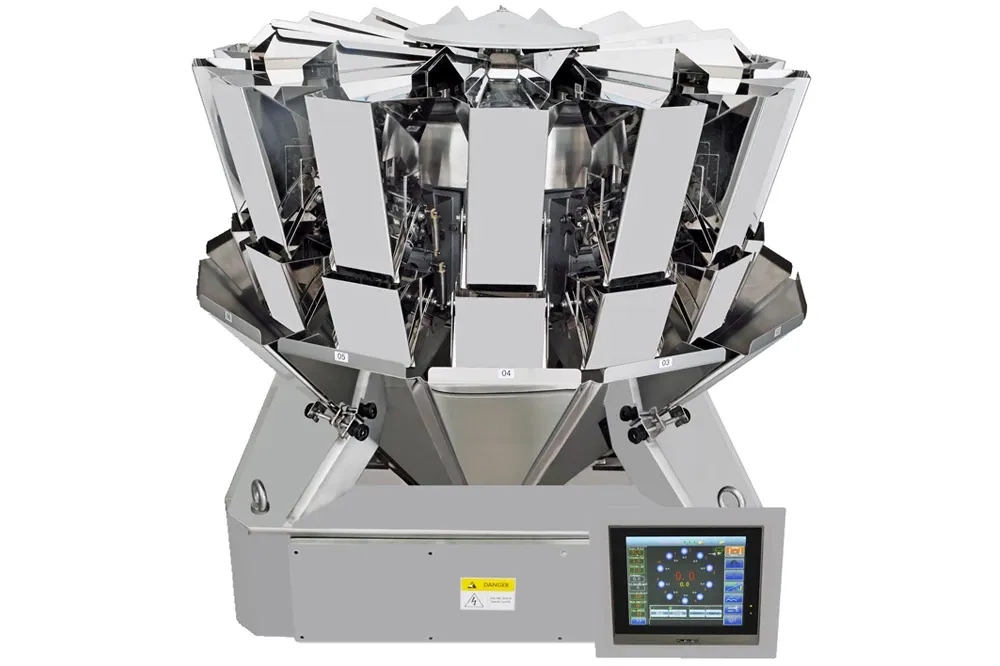

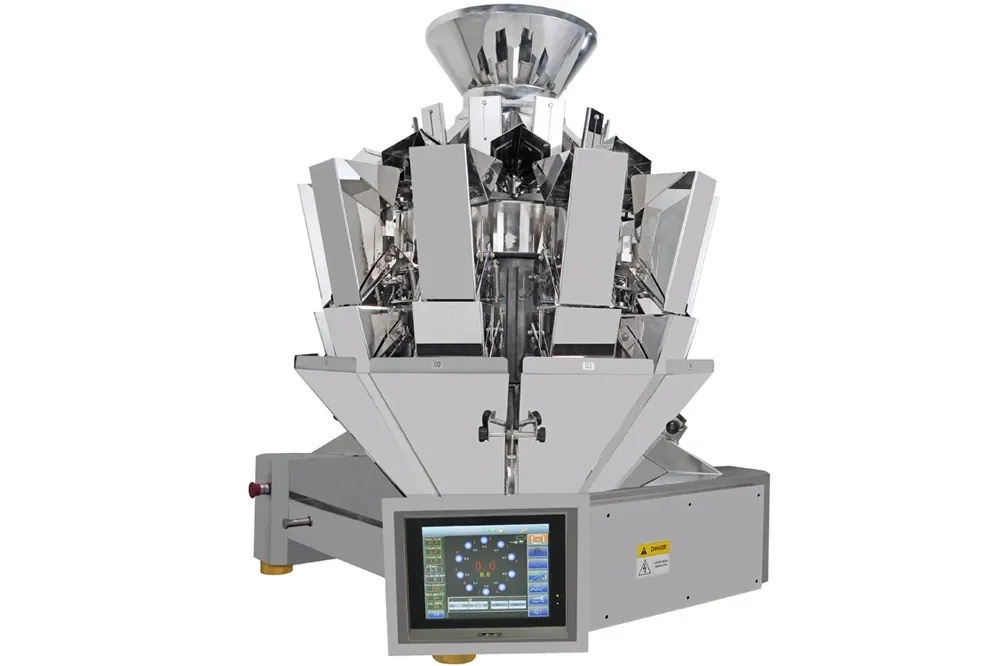

Pesador de cabeza múltiple Serie M
| Rango de pesaje | 5 – 5000 g |
| máximum anfetamina | 65 – 120 bolsas/minuto |
| precisión | ±0.1 – 2.0 |
Modelo y parámetros
| ms10 | m10 | ML10 | MS14 | M14 | ML14 | |
| petición | gránulo pequeño | gránulo normal | lechuga | gránulo pequeño | gránulo normal | lechuga |
| Rango de pesaje | 5 – 200 g | 10 – 1000 g | 20 – 3000g | 5 – 200 g | 10 – 2000 g | 20 – 5000 g |
| máximum anfetamina | 65 | 65 | 50 | 120 | 120 | 80 |
| precisión | ±0.1 – 1.0 | ±0.1 – 1.5 | ±0.1 – 2.0 | ±0.1 – 1.0 | ±0.1 – 1.5 | ±0.1 – 2.0 |
| balancin de pesadilla | 0.5L | 1.6 / 2.5L | 5L | 0.5L | 1.6 / 2.5L | 5L |
| peso neto | 280kg | 320kg | 500kg | 350kg | 400kg | 900 kg |

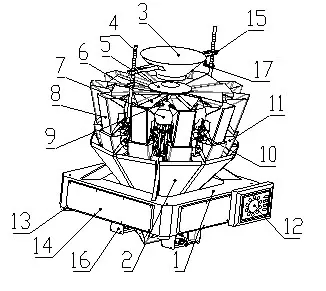

Estructura de la máquina
| 1: Marco de la máquina | 2 : canal de descarga | 3: Embudo de alimentación | 4: Post de apoyo |
| 5: Cono superior | 6: bandeja de alimentación lineal | 7 : Cubierta superior | 8: Tolva de alimentación |
| 9: Vibrador lineal | 10: Actuador | 11: Tolva de pesaje | 12: pantalla táctil |
| 13: Tornillo de plástico | 14: cubierta base | 15: Abrazadera del sensor | 16: Tolva de sincronización |
| 17: Sensor de fotos |
Principio de funcionamiento
comidas

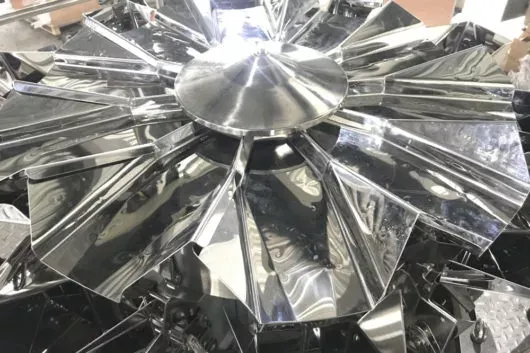

El producto se entrega en primer lugar por transportador en el embudo de almacenamiento superior, luego se descarga y distribuye a las bandejas de vibrador lineal con la ayuda del cono superior. El grosor del producto se puede ajustar ajustando la altura del poste del embudo de almacenamiento.
Distribución y pesaje de productos

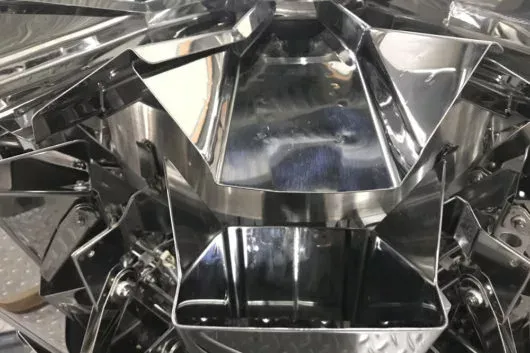

El producto se distribuye uniformemente desde el cono superior en cada bandeja de alimentador lineal y se almacena en la tolva de alimentación. Cuando la tolva de pesaje termine el pesaje anterior y descargue la combinación, los productos de la tolva de alimentación se dejarán caer para pesar y combinar la tolva para pesar y combinar.

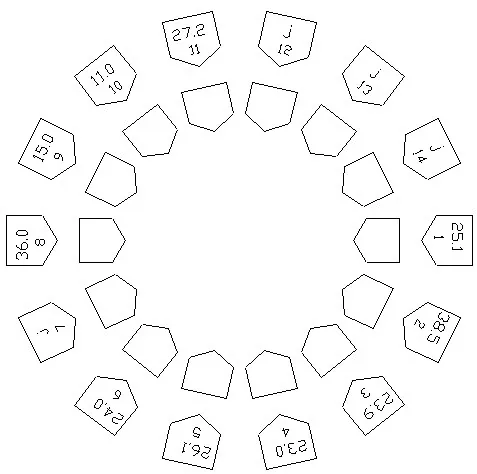

combinación

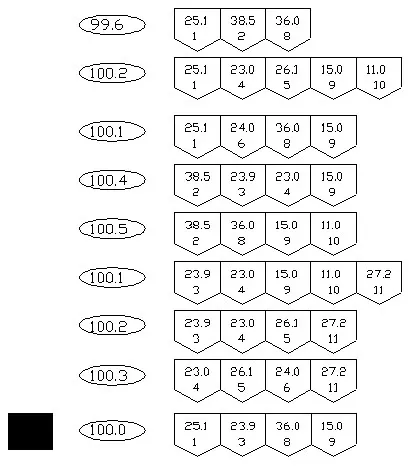

La CPU de la máquina procesará los datos de peso recibidos de cada tolva de pesaje y calculará numerosas combinaciones calificadas que cumplen con el peso objetivo, luego elegirá la mejor para descargar.
Los parámetros relacionados con “Peso en Pesar Hopper”, ‘AFC’, ‘Amp Amp principal’, ‘Line Amp’, ‘Combinación de tolvas promedio’, ‘Peso promedio de la tolva %’.
Los parámetros relacionados con la combinación: ‘óptimo’, ‘tolvas combinadas’
disparar
Hay cuatro formas de descargar productos pesados a los siguientes equipos:
- Sin tolva de sincronización: El producto se descarga directamente desde la puerta del canal de descarga.Descarga por temporización Tolva (tolva de temporización para una bolsa): El producto se almacena primero en la tolva de sincronización después de dejar caer de la tolva de pesaje y luego se vierte al equipo siguiente. Esta función es recoger productos y acortar el tiempo de caída.
- Distribución de la tolva de sincronización (tolva de temporización para dos bolsas): El producto se almacena primero en la tolva de sincronización después de dejar caer la tolva de pesaje y luego se descarga a las siguientes dos máquinas de envasado de acuerdo con las ‘señales de solicitud de dumping’. Esta función es hacer uso completo de la alta velocidad de la combinación de pesaje.
- Una tolva de sincronización + verificador automático (tolva de sincronización para rechazo): El producto se almacena primero en la tolva de sincronización después de dejar caer la tolva de pesaje; la tolva de sincronización acorta el tiempo de caída de los productos. Cuando haya productos no calificados, el verificador automático estará encendido y descarga el rechazo al retriever para evitar que entre en el siguiente procedimiento.
ambiente de trabajo
Temperatura: 0 – 40°C
Humedad: 35 – 85%
Potencia: AC220 ±5V, 50 – 60Hz
Lugar de instalación: en superficie rígida, horizontal y sin vibraciones.
Línea de tierra: asegúrese de que la máquina se conecta de manera efectiva a la tierra.
Manténgase alejado de las fuentes perturbadoras.
El envasado de alimentos debe operarse en ambientes asépticos y no polvorientos.
atención
Sin golpes ni fuertes presiones en las tolvas de pesaje.
Compruebe y vacíe el resto del producto dentro de la máquina antes de funcionar.
Presione cero para vaciar las tolvas antes de la primera ejecución.
Apague la energía antes de reparar y limpiar la máquina.
Cuando falla la pieza electrónica, se prohíbe reparar la máquina no electrónica.
Tenga cuidado y cautela al limpiar y reparar la máquina, porque hay cierta distancia entre el pesador y el suelo si el pesador está instalado en la parte superior de la envasadora.
La corriente continua para las señales de conexión con otros equipos (empaquetadora, transportador, etc.), no debe ser superior a 30V, la corriente de sobrecarga no debe ser superior a 100mA.
Está prohibido tocar la tolva mientras la máquina está en funcionamiento.
